內浮盤

產品介紹

簡介：內浮盤用于安裝在液體儲罐內，漂浮在液面上，并隨液面上下升降的浮動頂蓋。使用內浮盤覆蓋在液體表面是目前公認的最理想的降低油品蒸發損耗的最經濟、簡單的方法。

儲罐用新型組裝式內浮盤
根據《石油庫節能設計導則》和其它有關規范要求，輕質油罐應為浮頂罐。組裝式鋁質內浮盤為節能降耗產品。
根據介質特點，浮盤材質為鋁質、鋼質、不銹鋼質。

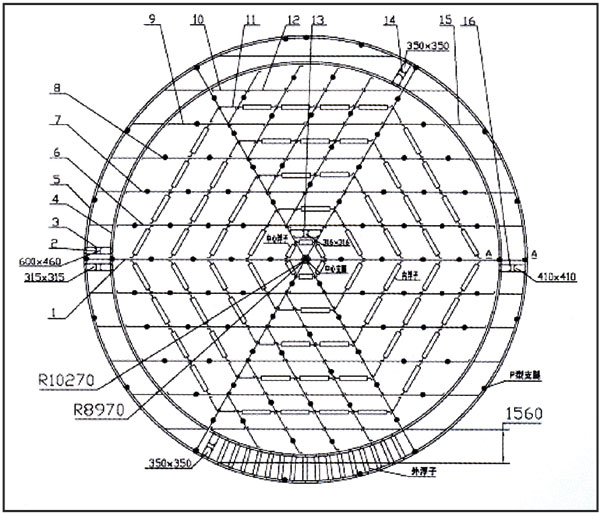

1、主梁；2、人孔短梁；3、附件長梁；4、內圈梁；5、外圈梁；6、付梁I；7、付梁II；8、付梁III；9、付梁IV；10、外橫梁I；11、加強梁I；12、長橫梁II；13、通氣閥；14、防轉短梁；15、壓條固定板；16、量油孔

設計、安裝遵循的規范/標準:

立式園筒形鋼制焊接油罐設計規范 GB50341-2003

工業用鋁及鋁金熱擠壓型材 GB/T6892-2000

石油庫設計規范 GB50074-2002

組裝式內浮盤的結構特點

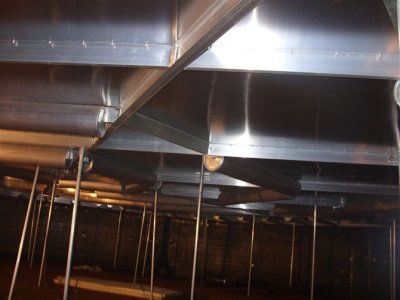

1.特有的蛛網狀六邊形結構

組裝式內浮盤采用了特有的蛛網狀六邊形結構，與傳統浮盤材料總量相同時，其結構強度高，穩定性好。

2.小尺寸多浮子分布，增強可靠性

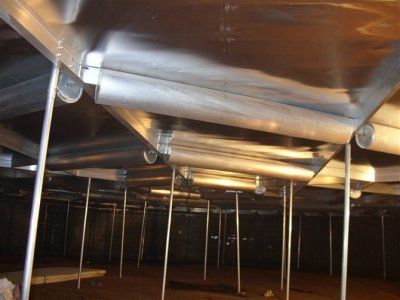

浮子數量多，在浮盤上分布均勻，避免了因個別浮子泄露造成整個浮盤傾斜、卡盤現象，增強了浮盤的可靠性。采用小尺寸的浮子，使浮子與面板之間的距離小，骨架下端在液面以下，因而骨架與骨架之間分割液面，使液面形成許多小氣室。小氣室對運行中產生的液面波動有較好的阻尼作用，吸收運行時產生的沖擊，確保運行平穩。

3.外圈浮子集中分布，保證密封運行可靠、平穩

組裝式內浮盤采用了獨特的浮子布置形式。其中，在外圈、沿周邊密封帶附近，均勻設置多個浮子，使密封帶受力均勻，用于克服浮盤在運行過程中產生的密封帶與罐壁之間產生的摩擦力，同時也增強了密封帶附近的結構強度，從而保證了浮盤密封帶的運行安全，不出現卡盤現象。

4.采用特制鋁管作為浮子管

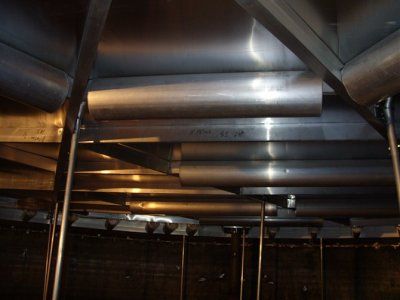

組裝式內浮盤采用了特制的鋁合金管，無縱向焊縫，減少了泄露的可能性。

5.節能、降耗

節能效果明顯，降耗率可達98%。浮盤設計確保油氣空間最小，有效地減少了介質的揮發量，降耗率達98%。使用安全，減少了污染。

6.儲罐利用率高

由于油氣空間小，一般低于90%，使整個結構只有300mm厚，增加了儲罐空間，提高了儲罐的儲存利用率。

7.安裝簡易、迅速、維修成本低

浮盤安裝用螺栓連接，無須焊接；零部件實現模具化、標準化生產，互換性好。

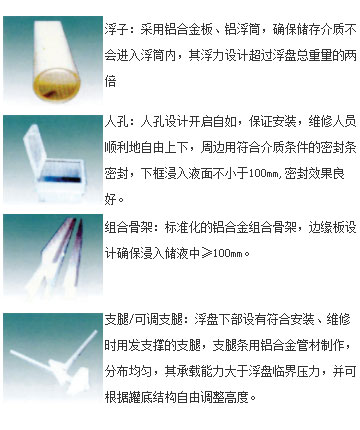

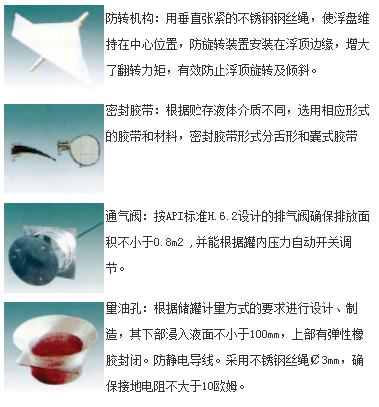

主要構件簡述：
